Cone beam dentaire : quand chaque millimètre compte en implantologie
Introduction
En implantologie, la précision n’est jamais abstraite : elle se mesure en millimètres et en degrés. Une déviation de 1 à 2 mm peut suffire à compromettre la stabilité d’un implant ou à mettre en danger une structure anatomique sensible. Longtemps, la radiographie 2D a constitué la base du diagnostic, malgré ses limites dès que l’anatomie se complexifie. Aujourd’hui, le cone beam dentaire (CBCT) s’impose comme bien plus qu’un examen d’imagerie : il est le pivot de la planification 3D et de la chirurgie guidée. En fournissant une vision tridimensionnelle fiable, il permet de passer d’une approche approximative à une chirurgie planifiée, mesurable et prédictible.
1. Cone beam dentaire (CBCT) : définition et périmètre
Qu’est-ce qu’un cone beam dentaire ?
Le cone beam dentaire, ou CBCT (Cone Beam Computed Tomography), est une technique d’imagerie 3D dédiée aux tissus durs. Contrairement au scanner médical, qui acquiert des coupes successives, le CBCT capture l’ensemble du volume en une seule rotation grâce à un faisceau conique. Cette acquisition génère des voxels isotropiques (cubiques), offrant une géométrie fidèle des structures osseuses. En implantologie, la taille de voxel utilisée se situe généralement entre 0,15 et 0,30 mm, ce qui permet des mesures fiables des hauteurs et épaisseurs osseuses, sans distorsion ni agrandissement artificiel.
Field of View et adaptation clinique
Le champ d’examen (Field of View) du cone beam dentaire est adaptable :
- FOV réduit pour une analyse localisée (dent incluse, site implantaire isolé),
- FOV intermédiaire pour un quadrant ou une arcade, avec étude des rapports sinusaux,
- FOV large pour une vision maxillo-faciale globale.
Cette modularité permet d’obtenir uniquement l’information nécessaire à la planification implantaire, sans exposition inutile.
2. Enjeu clinique du cone beam dentaire en implantologie
L’imagerie 3D est aujourd’hui le standard en implantologie, car la radiographie 2D ne permet pas de mesurer avec précision. Les distorsions peuvent atteindre 20 à 30 %, rendant toute évaluation millimétrique incertaine.

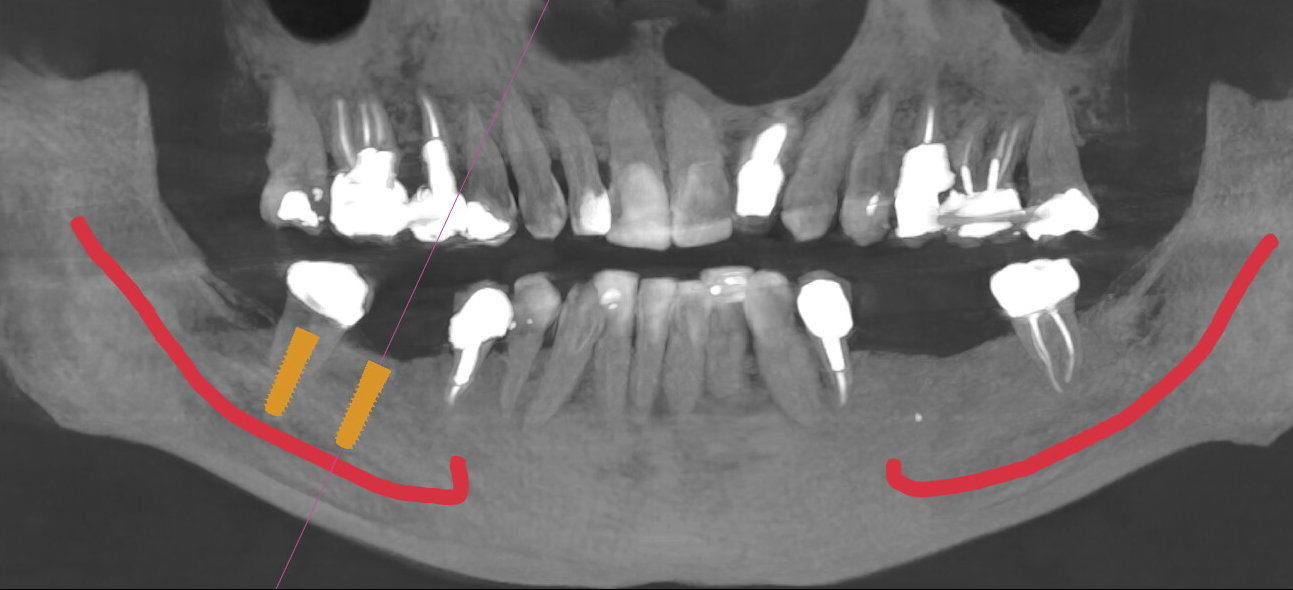

Avec un CBCT, le praticien visualise précisément :
- le nerf alvéolaire inférieur,
- les sinus maxillaires,
- les foramens mentonniers et canaux accessoires,
- l’épaisseur réelle des corticales vestibulaires et linguales.
En pratique, une marge de sécurité de 2 mm par rapport au nerf alvéolaire est recommandée. Sans imagerie 3D, cette distance ne peut être garantie. Une erreur de positionnement de 1 à 2 mm peut suffire à provoquer une atteinte neurosensorielle ou une perforation sinusienne.
Le CBCT permet également une lecture qualitative de l’os : configuration trabéculaire, continuité corticale, volumes réellement exploitables. Ces éléments conditionnent directement la stabilité primaire et le pronostic implantaire.
« Le CBCT est un examen de référence en implantologie dès lors que l’indication implantaire n’est pas clairement exclue par l’examen clinique et la radiographie panoramique. »
3. Du CBCT à la planification 3D en chirurgie implantaire
Mesurer avant d’implanter
L'apport majeur du cone beam dentaire réside dans son intégration au processus de planification implantaire. Il ne s’agit plus seulement d’observer, mais de concevoir l’acte chirurgical en amont, avec des paramètres chiffrés. La hauteur osseuse réelle permet de choisir une longueur implantaire (par exemple 8, 10 ou 12 mm), tandis que l’épaisseur disponible oriente le diamètre (3,5 mm ou 4,2 mm selon les cas). L’axe implantaire est défini de façon à éviter une déviation vestibulaire ou linguale de quelques degrés, parfois suffisante pour compromettre l’émergence prothétique.
Chirurgie guidée : précision en mm et en degrés
Les flux numériques issus du CBCT, associés aux empreintes optiques, ont fait émerger la chirurgie guidée. Les études rapportent des écarts moyens de l’ordre de ≈ 1 mm à l’entrée, ≈ 1–1,2 mm à l’apex, et une déviation angulaire autour de 3 à 4°. Ces chiffres, modestes en apparence, rappellent que chaque millimètre et chaque degré comptent. À l’inverse, la pose à main levée présente des variations plus importantes et une reproductibilité moindre, en particulier dans les zones anatomiquement contraintes.
La planification à partir du CBCT permet également d’anticiper les étapes complémentaires. Elle met en évidence la nécessité d’une greffe osseuse lorsque les volumes sont insuffisants, ou d’une élévation sinusienne (sinus lift) lorsque la hauteur sous-sinusienne est limitée. Ces décisions, prises en amont, sécurisent le geste et optimisent la cohérence prothétique du traitement.
4. Évolutions : Patient virtuel et Imagerie personalisée
L’imagerie 3D évolue vers une approche plus individualisée. Le principe n’est plus seulement de réduire la dose, mais d’obtenir la résolution minimale nécessaire pour un diagnostic fiable, en fonction de l’indication et du patient.
Parallèlement, la planification s’appuie de plus en plus sur le concept de patient virtuel. En combinant :
- le CBCT pour l’os,
- les empreintes numériques STL pour les dents et tissus mous,
- et, si nécessaire, des scans faciaux,
Le praticien peut positionner l’implant en tenant compte du futur projet prothétique. L’axe implantaire n’est plus défini uniquement par l’os disponible, mais par l’axe fonctionnel et esthétique final, avec des ajustements parfois de quelques degrés qui conditionnent l’émergence et la répartition des contraintes.
5. Du DICOM au guide chirurgical : intégration du flux numérique
Les étapes clés du flux numérique
La planification implantaire numérique repose sur l’interopérabilité des données. Le fichier DICOM issu du cone beam constitue la base du flux.
Trois étapes structurent ce processus :
- Segmentation : isolation des structures osseuses et anatomiques pertinentes. Une imprécision de 0,3 à 0,5 mm à ce stade peut se répercuter sur la position finale de l’implant.
- Fusion des données : superposition des fichiers DICOM avec les empreintes optiques STL. La qualité de cette fusion conditionne l’exactitude du positionnement tridimensionnel.
- Planification et conception du guide : la position de l’implant est définie virtuellement puis transférée vers un guide chirurgical sur mesure.
Automatisation et intelligence artificielle
L’intégration de l’intelligence artificielle permet aujourd’hui d’automatiser certaines étapes (segmentation, contrôles), réduisant la variabilité opérateur-dépendante et sécurisant la chaîne numérique. Le résultat est un guide capable de reproduire en bouche une planification définie au millimètre près.
6. Limites du cone beam dentaire et points de vigilance
Artefacts et précision
Comme toute imagerie, le CBCT présente des limites. Les artefacts métalliques (couronnes, implants existants) peuvent masquer des corticales fines ou créer des surestimations de plusieurs dixièmes de millimètre. Les mouvements du patient, même minimes, altèrent la netteté des voxels et peuvent biaiser l’analyse.
Bonnes pratiques
Pour fiabiliser l’interprétation, il est recommandé de :
- d'adapter le champ d’examen à la zone d’intérêt,
- d’utiliser des outils de réduction d’artefacts lorsque disponibles,
- d'effecturer le diagnostic initial sur le logiciel natif avant exportation vers les logiciels de planification.
Le cone beam ne remplace ni l’examen clinique ni la réflexion prothétique : il apporte une base objective, chiffrée et tridimensionnelle à la décision.
Conclusion
Le cone beam dentaire constitue aujourd’hui le socle de l’implantologie numérique. En offrant une vision volumique précise, il permet de raisonner en millimètres et en degrés, d’optimiser la sécurité anatomique et d’améliorer la prédictibilité chirurgicale. Intégré à la planification 3D et à la conception de guides chirurgicaux, il transforme la prise en charge implantaire en un processus mesuré, reproductible et fiable, même dans les situations complexes.
FAQ
Peut-on mesurer la densité osseuse avec un cone beam ?
Les valeurs ne sont pas directement comparables à celles d’un scanner médical. En pratique, l’analyse repose sur la morphologie et la structure trabéculaire, des indicateurs cliniquement pertinents pour la planification.
Quelle résolution est adaptée à la chirurgie guidée ?
Une taille de voxel d’environ 0,2 mm offre un excellent compromis entre précision géométrique, qualité d’image et irradiation. Descendre en dessous n’apporte généralement pas de gain clinique pour la conception de guides.
Comment limiter les artefacts autour d’implants existants ?
En réduisant le champ d’examen, en activant les outils de réduction d’artefacts et en ajustant les paramètres d’acquisition afin d’améliorer la lisibilité de l’os péri-implantaire.
